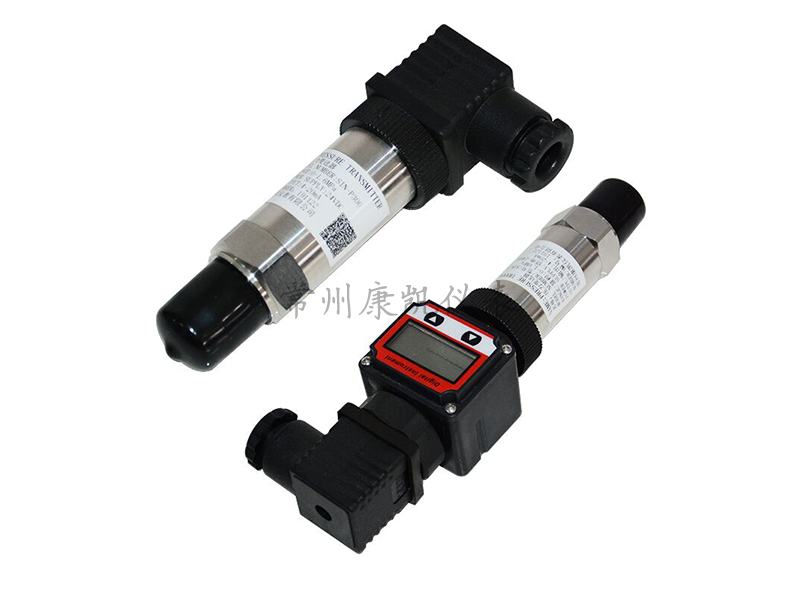

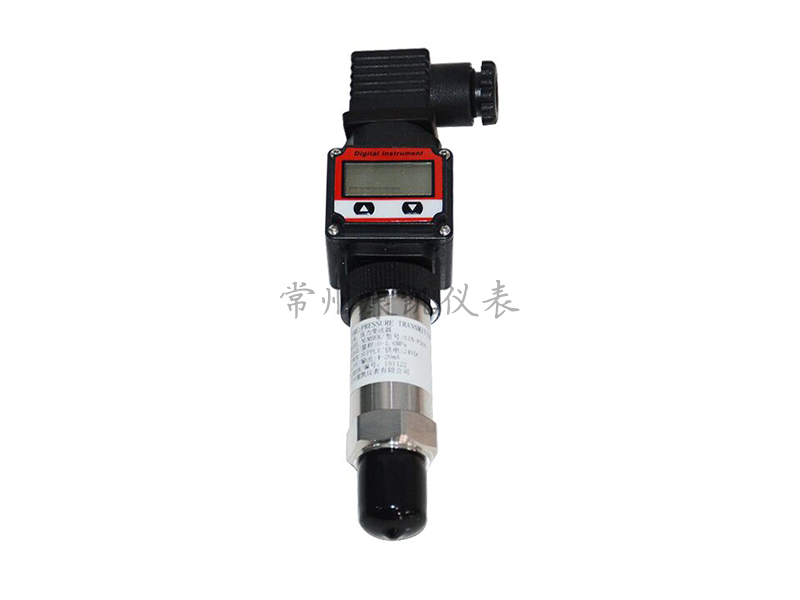

擴散硅壓力變送器小巧型
一、產品用途
本產品廣泛用于石油、海洋、水庫、河流、化工、冶金、電力、科研等企事業單位,實現對流體壓力的測量,并適用于各種] [場合仝天候環境及各種腐蝕性流休。
二、產品特點
1、準確度高,穩定性好。除進口原裝傳感器巳用激光修正外,還對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細地補償,因此在使用溫度范圍內非線性小,溫度穩定性好] 2、可靠的機械保護IP65和防爆保護iaⅡCT5,可用于各種惡劣環境。
3、可用于測量粘稠、結晶和腐蝕性介質。
4、4~20mADC標準電流信號輸出,二線制工作,帶負我抗下擾能力強。
5、體積小、重量輕,安裝、調試、維護、使用方便
三、技術指標
被測介質:與316不銹鋼兼容的液體、氣體、蒸汽
測量范圍:-95KPa~60MPa
輸出:4~20mADC二線制
精度:0.25%F.S0.5%.S
電源電壓:12-24VDC
機械保護:IP65
防爆等級:iaⅡCT5
關聯設備:EXZ231B型 柵
使用溫度:-10~+80℃
存貯溫度:-40~+125
過載限額:額定量程的1.5~3倍
相對濕度:小于95%
負載電阻:個大丁7509
安裝位置:無影響
苓點溫度系數:小于0.02%/C
滿程溫度系數;小于0.02%/C
四、物理性能
隔離膜片:316不銹鋼
接觸介質連接件:不銹鋼
O型環:丁晴橡膠
外殼:鋁合金
外殼噴涂:環氧樹脂
過程迕接方式:1/2NPT外螺紋
M20×1.5外螺紋
電氣連接:電纜孔為φ8
重量:約1kg
五、工作原理
過程壓力通過壓力傳感器將壓力信號轉換成電信號,經差分放大器、輸出放大器放大后,再經Ⅴ/A轉換器的轉換,轉換為與輸入壓力成線性對應關系的4~20mA標準電流輸出信號。
六、零點和量程的調整變送器的零點和量程,開蓋后連續可調。(Z)是零點電位器,(S）是滿量程電位器。
