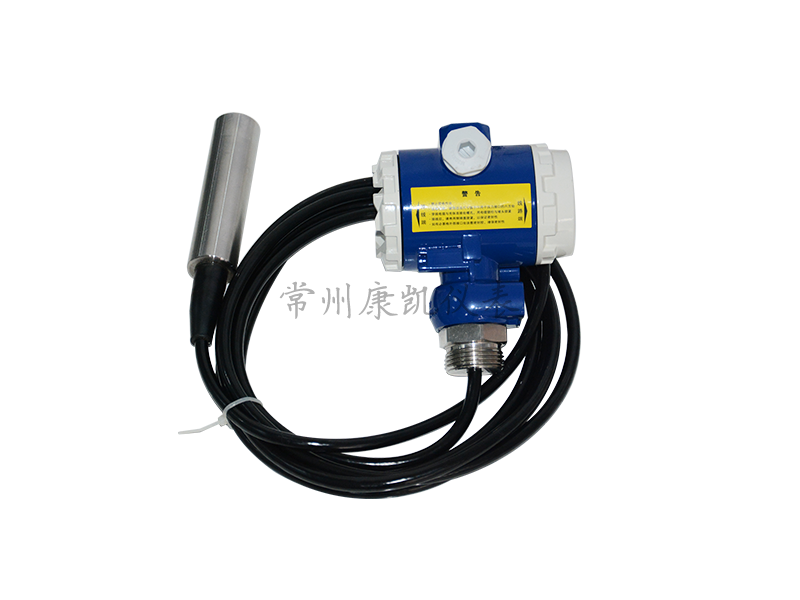

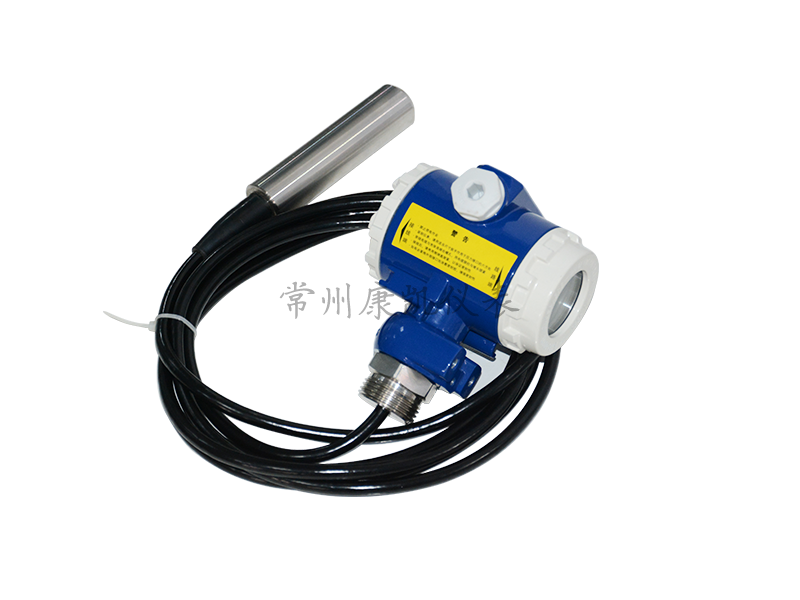

投入式液位變送器
一、產品用途
液位變送器是對壓力變送器技術的延仲和發展。根據不同比重的液體在不同高度所產生壓力成線性關系的原理,實現對水、油及糊狀物的體積、液高、重量的準確測量和傳送。廣泛應用于電力、石油、化工、冶金、水利、自來水、食品等行業。
二、安裝簡單、使用方便,互換能力強。
高品質傳感器的靈放度高,響應速度快,準確反映流動或靜態液面的細微變化,測量準確度高。
具備本安防爆和隔離防爆能力,可應用于各種危險場所。
備有防阻塞型設計,可實現對糊狀介質液位的測量。
100等分刻度、LED、LCD三種指示表頭,現場讀數十分方便。
4-20mADC二線制信號傳送,抗干擾能力強,傳輸距離遠。
精細的零點、滿程、非線性補償,保證儀表使用條件范圍內的精度,長期穩定性好。
壓力傳感器直接感測被測液位壓力,不受介質起泡、沉積的影響。
使用被測介質廣泛,可測油、水及與316不銹鋼兼容的糊狀物,具有防腐能力。

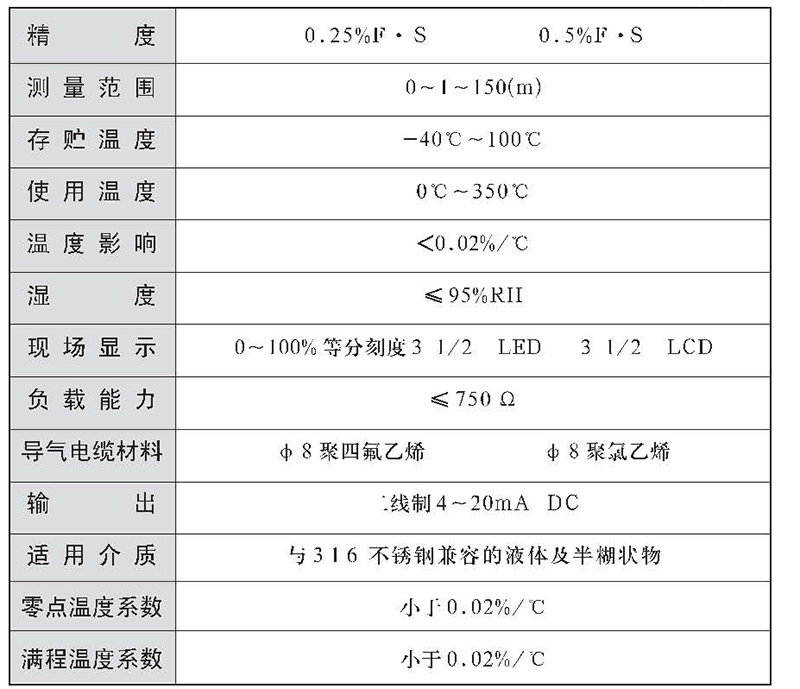

三、技術指標
四、物理性能
◆結構材料:隔離膜片:316不銹鋼波紋膜片傳感器外殼:1Gr18Ni9Ti不銹鋼
◆電纜:φ8聚氛乙烯六芯空心電纜(防腐型為聚四氟乙烯電纜)
◆中繼箱:97×84×147環氧樹脂噴涂
◆過程連接
投入式:直角支架孔距50×50mm,孔徑φ5mm。
直桿式:無蠑紋或螺紋自選
螺紋式:M27×2M20×1.5或螺紋
白選法蘭式:DN25或用戶自選
防腐式:直角支架孔距50×50mm] [孔徑φ5mm]

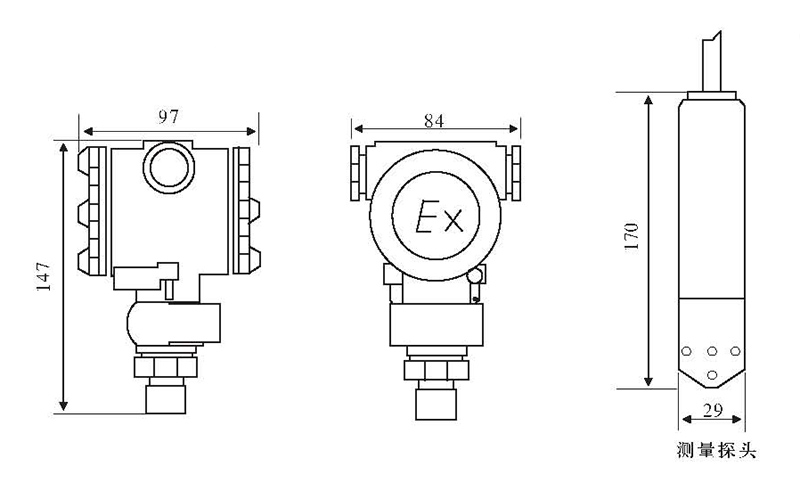

五、外形尺寸

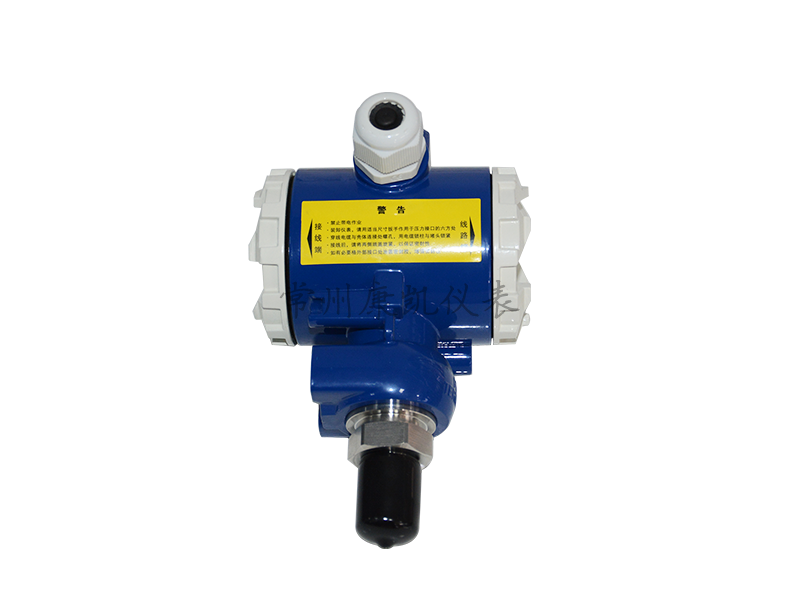

榔頭型擴散硅壓力變送器
